Система мониторинга параметров Log&Guard
- Производитель:
- Vitrolife
Система Log&Guard разработана специально для осуществления непрерывного внешнего контроля качества в лабораториях ВРТ. Модульная беспроводная система измеряет и хранит в памяти важнейшие показатели культивирования и хранения:
- Концентрацию VOC (летучих органических соединений) в воздухе лаборатории
- Уровень СО2 и О2 в инкубаторах
- Температуру внутри инкубаторов, холодильников, морозильников
- Критический уровень жидкого азота в криохранилищах
- Температуру и влажность воздуха в лаборатории
- Отключения электричества

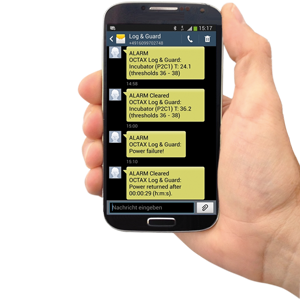

При выходе значений параметров за границы заданных диапазонов система отправляет SMS сообщение, срабатывает звуковое и визуальное оповещение.
Компоненты системы Log&Guard:

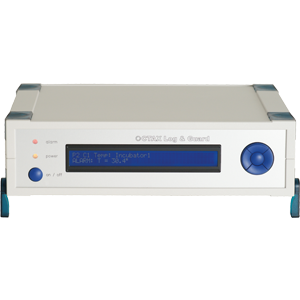

Контроллер
Имеет встроенный ПК, GSM модем, источник бесперебойного питания, интерфейсы для датчиков температуры, CO2, O2, pH Online, клавиатуры, монитора, 8 разъемов сигнализации, LAN интерфейс, слот для SIM карты (для отправки SMS-сообщений в случае поступления сигнала тревоги, предоставляется пользователем).
Инкубаторы должны иметь порт доступа (отверстие во внутренней дверке, обычно закрытое крышкой) для инсталляции датчиков. К одному порту контроллера Log&Guard может быть подключено несколько датчиков различных типов.
Габариты ГxШxВ: 260 x 300 x 90 мм.
Температурный датчик для инкубаторов, холодильников, морозильников
Датчик Pt1000. Диапазон измерения от -50 до +150°C± .5°C, разрешение 0.1°C.
Габариты ГxШxВ: 48.5 x 48.5 x 35.5 мм.
Низкотемпературный датчик для емкостей с жидким азотом
Датчик Pt1000. Диапазон измерения от -199 до + 199°C ± 0.5°C, разрешение 0.1°C.
Габариты ГxШxВ 48.5 x 48.5 x 35.5 мм. В комплекте принадлежности для инсталляции датчика в дьюар.

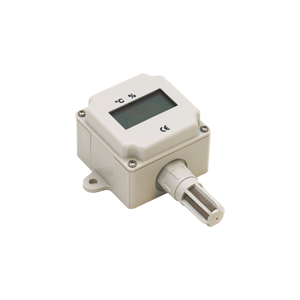

Датчик измерения температуры и влажности окружающей среды
Датчик Pt1000 в комбинации с емкостным датчиком влажности.
Диапазон температур от -25 до + 60°C ± 0.5°C, разрешение 0.1°C.
Диапазон влажности от 0 до 100% RH ± 3% RH.
Срок службы аккумулятора 6 лет.
Габариты ДxШxВ: 48.5 x 48.5 x 35.5 мм.

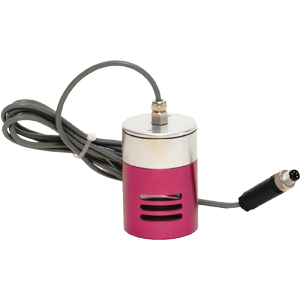

Датчик VOC
Обнаруживает эмбриотоксичные летучие органические соединения (ЛОС) во внешней среде.
Чувствительность измерений 0-20 ppm (частиц на миллион), погрешность ±0,1 ppm, разрешение 0,01 ppm.
Скорость реагирования менее 4 сек.
Подлежит ежегодной замене.

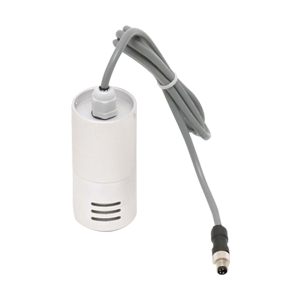

Датчик CO2
Двулучевой инфракрасный датчик измерения содержания углекислого газа.
Диапазон измерения 0 - 10% ± 5% от установленного значения, разрешение 0.1%.
Для использования со стандартными и планшетными инкубаторами.
Диаметр датчика 43 мм, длина 91 мм.
Датчик O2
Датчик мониторинга O2 в среде с пониженным содержанием кислорода.
Диапазон измерения 0 - 25% ± 0.5%, разрешение 0.1%.
Срок службы датчика около 3 лет.
Для использования со стандартными и планшетными инкубаторами.
Диаметр датчика 43 мм, длина 44 мм.
Компоненты беспроводной системы Log ` Guard:

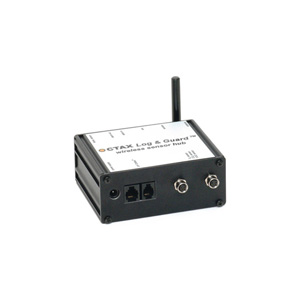

Концентратор
Передает показания беспроводным методом на контроллер. Максимальная дистанция 20 м от контроллера или передатчика.
Имеет интерфейсы для подключения датчиков температуры, СО2, О2, pH Online; выход сигнализации. Сетевой адаптер в комплекте.
Габариты ГхШхВ: 88 x 109 x 45 мм

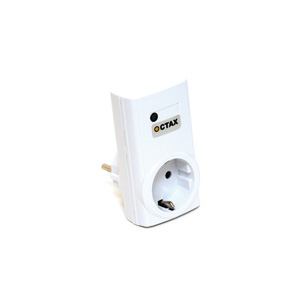

Передатчик
Используется для передачи данных при дистанции более 20 м между контроллером и концентратором или датчиком.
Габариты ГхШхВ: 34 x 54 x 97 мм

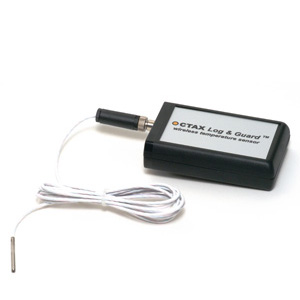

Датчик Pt1000.
Рабочий диапазон от -199 до + 199°C ± 0.5°C, разрешение 0.1°C
Максимальная дистанция между контроллером или передатчиком 20 м.
В комплекте принадлежности для инсталляции датчика в дьюар.
